| 01 |
3 porti principali |
3 |
| 4 porti principali |
4 |
| 02 |

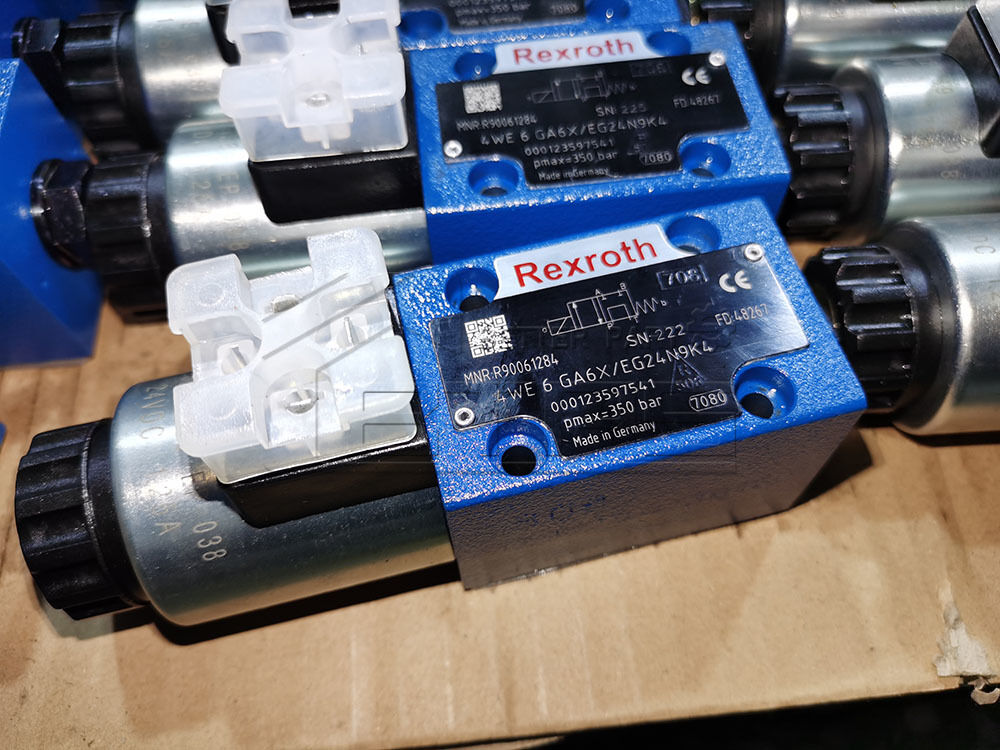

Valvola direzionale |
NOI |
| 03 |
Taglia 6 |
6 |
| 04 |
Simboli ad esempio C, E, EA, EB, ecc.; per le possibili versioni vedere Simboli |
|
| 05 |
Serie di componenti 60 … 69 (60 … 69: dimensioni di installazione e collegamento invariate) |
6X |
| 06 |
Con ritorno a molla |
nessun codice |
| Senza ritorno a molla |
O |
| Senza ritorno a molla con fermo |
DI |
| 07 |
Solenoide ad alta potenza, con perno bagnato, con bobina staccabile |
E |
| 08 |
Tensione continua 24 V |
G24 |
| Tensione alternata 230 V, 50/60 Hz |
W230 |
| Tensione CA 110 V o 120 V, 50/60 Hz |
W110
W + tensione |
| Tensione continua 205 V |
G205 |
| Magnete DC con raddrizzatore per tensione AC (non dipendente dalla frequenza; disponibile solo con collegamento a spina con copertura, vedere dimensioni collegamento centrale) |
W110R |
| Tensione nominale 96 V al solenoide DC in caso di funzionamento con rete a tensione AC (rete a tensione AC 110 V - 50/60 Hz con una tolleranza di tensione ammissibile di +/- 10 %) |
G96 |
| Tensione nominale 205 V al magnete DC con funzionamento con tensione di rete AC (tensione di rete AC 230 V – 50/60 Hz con una tolleranza di tensione ammissibile di +/- 10 %) |
G205 |
|
Collegamento alla rete a tensione alternata tramite comando con raddrizzatore
1)
|
| 09 |
Senza comando manuale |
nessun codice |
| Con comando manuale nascosto (standard) |
N92) |
| Con comando manuale |
N2) |
| Con comando manuale bloccabile "pulsante a fungo" (piccolo) |
N42) |
| Con comando manuale bloccabile "pulsante a fungo" (grande) |
N52); 3) |
| Con comando manuale "pulsante a fungo" (grande), non bloccabile |
N62) |
| Con comando manuale bloccabile "dado" |
N72) |
| Collegamento elettrico |
| 10 |
Connessione individuale |
| Senza connettore di accoppiamento, con connettore DIN EN 175301-803 |
K44) |
| Senza connettore corrispondente, con connettore AMP Junior-Timer |
C44) |
| Senza controconnettore, con connettore DT 04 - 2PA (spina Deutsch) |
K404); 7) |
| Senza controconnettore, a 4 poli con connettore M12 x 1 secondo IEC 60947-5-2, circuito di protezione contro le interferenze integrato e LED di stato |
K72L5) |
| Senza controconnettore, a 4 poli con connettore M12 x 1 secondo IEC 60947-5-2, circuito di protezione contro le interferenze integrato e LED di stato (nessun collegamento tra pin 1 e pin 2) |
K73L5) |
| Collegamento centrale |
| Ingresso cavi sul coperchio, con indicatore luminoso |
DL |
| Collegamento centrale a spina sul coperchio, con indicatore luminoso (senza controconnettore); connettore secondo DIN EN 175201-804 |
DK6L6) |
| Con connessione a spina M12x1, versione ad alte prestazioni: a 4 poli |
DK24L5) |
| Con connessione a spina M12x1, versione ad alte prestazioni: 4 poli, circuito integrato di protezione contro le interferenze, indicatore di funzionamento con LED |
DK35L5) |
| Monitoraggio della posizione della bobina |
|
|
| 11 |
Senza interruttore di posizione |
nessun codice |
| Interruttore di posizione induttivo tipo QM |
| Posizione del cursore monitorata “a” |
QMAG24 |
| Posizione del cursore monitorata “b” |
QMBG24 |
| Posizione di riposo monitorata |
QM0G24 |
| Interruttore di posizione induttivo tipo QR |
| Posizione di riposo monitorata |
QR0G24S |
| Posizione del cursore monitorata "a" e "b" |
QRABG24E |
| Interruttore di posizione induttivo tipo QL |
| Posizione del cursore monitorata “a” |
QLAG24 |
| Posizione del cursore monitorata “b” |
QLBG24 |
| Sensore di prossimità induttivo tipo QS |
| Posizione del cursore monitorata “a” |
QSAG24W |
| Posizione del cursore monitorata “b” |
QSBG24W |
| Posizione del cursore monitorata "0" |
QS0G24W |
| Posizione del cursore monitorata "0" e "a" |
QS0AG24W |
| Posizione del cursore monitorata "0" e "b" |
QS0BG24W |
| Posizione del cursore monitorata "a" e "b" |
QSABG24W |
| Per ulteriori dettagli vedere la scheda tecnica 24830 |
| 12 |
Senza inserto acceleratore |
nessun codice |
| Con inserto acceleratore |
| Connessione |
Ø farfalla in mm |
| 0,8 mm |
1,0 mm |
1,2 mm |
| P |
=B08 |
= B10 |
= B12 |
| UN |
= H08 |
= H10 |
= H12 |
| B |
= R08 |
=R10 |
= R12 |
| A e B |
= N08 |
= N10 |
= N12 |
| T |
= X08 |
=X10 |
=X12 |
| Utilizzo con portate che superano il limite prestazionale della valvola (vedi descrizione prodotto) |
| Lunghezza di serraggio |
| 13 |
42 mm (standard) |
nessun codice |
| 22 mm |
Z |
| Materiale di tenuta |
| 14 |
Guarnizioni NBR |
nessun codice |
| Guarnizioni FKM |
V |
| Rispettare la compatibilità delle guarnizioni con il fluido idraulico utilizzato. (Altre guarnizioni su richiesta) |
| 15 |
Senza foro loSAARing |
nessun codice |
| Con foro loSAARing |
/60 8) |
| Con foro loSAARing e perno di bloccaggio ISO 8752-3x8-St |
/62 |
| 16 |
Ulteriori dettagli nel testo in chiaro |
* |
